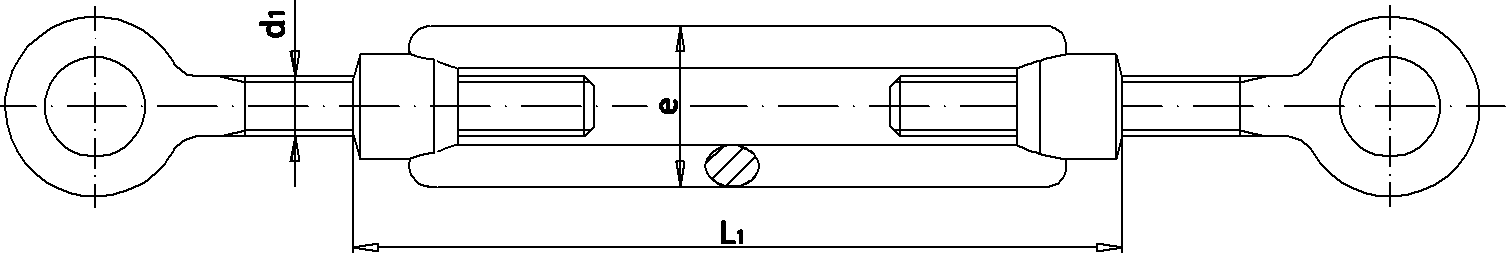

Spannschlossmutter (SP) (DIN 1480)
- WARENGRUPPE
- 379
- NORM
- DIN 1480
- FORM
- ÖÖ
- WERKSTOFF
- Stahl
- BESCHICHTUNG
- verzinkt
- GEWINDEART
- metrisch ISO
- GEWINDEAUSFÜHRUNG
- Regelgewinde
Produktvarianten
| d1 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 22 | 24 | 27 | 30 | 33 | 36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d3 | 9 | 10 | 14 | 16 | 18 | 22 | 24 | 27 | 27 | 31 | 37 | ||
| e | 19 | 23 | 30 | 34 | 42 | 52 | 60 | 74 | 86 | ||||
| l1 | 110 | 110 | 125 | 125 | 140 | 170 | 200 | 220 | 255 | 255 | 295 | ||
| l4 | 80 | 84 | 105 | 115 | 122 | 165 | 335 - 465 | 167 | 205 | 255 | 276 | ||
| l5 | 167 - 247 | 179 - 254 | 210 - 295 | 230 - 310 | 250 - 340 | 330 - 440 | 167 | 368 - 513 | 420 - 590 | 510 - 670 | 560 - 740 | ||
| Nach | 80 | 75 | 85 | 80 | 90 | 110 | 130 | 145 | 170 | 160 | 180 |
