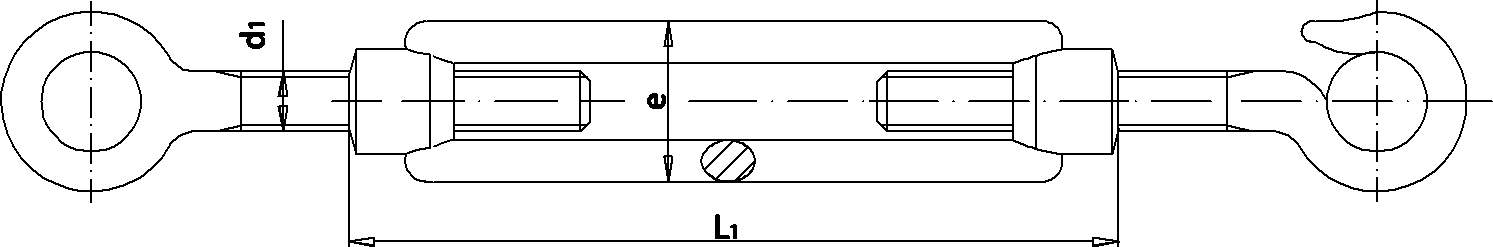

Spannschlossmutter (SP) (DIN 1480)
- WARENGRUPPE
- 393
- NORM
- DIN 1480
- FORM
- HÖ
- WERKSTOFF
- Stahl
- BESCHICHTUNG
- verzinkt
- GEWINDEART
- metrisch ISO
- GEWINDEAUSFÜHRUNG
- Regelgewinde
Produktvarianten
| d1 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 22 | 24 | 27 | 30 | 33 | 36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | 8,5 | 11 | 13,5 | 15,5 | 18,5 | 19 | 20,5 | 26 | 26 | 33 | 44 | ||
| d3 | 9 | 10 | 14 | 16 | 18 | 22 | 24 | 27 | 27 | 31 | 43 | ||
| e | 19 | 23 | 30 | 34 | 42 | 52 | 60 | 74 | 86 | ||||
| l1 | 110 | 110 | 125 | 125 | 140 | 170 | 200 | 220 | 255 | 255 | 295 | ||
| l3 | 85 | 85 | 112 | 117 | 122 | 138 | 170 | 185 | 205 | 225 | 255 | ||
| l4 | 80 | 84 | 105 | 115 | 122 | 165 | 167 | 167 | 205 | 255 | 276 | ||
| l5 | 172 - 252 | 182 - 257 | 213 - 298 | 238 - 318 | 263 - 353 | 320 - 430 | 367 - 497 | 398 - 543 | 447 - 617 | 512 - 662 | 568 - 748 | ||
| Nach | 80 | 75 | 85 | 80 | 90 | 110 | 130 | 145 | 170 | 160 | 180 |
